气动卡盘全解析：从工作原理到选型应用，高精度数控装夹方案一文读懂

在数控车床、磨床、加工中心等设备的日常生产中，装夹环节往往决定了零件的最终精度与加工节拍。手动卡盘靠扳手拧紧，效率低、夹持力不一致；液压卡盘虽然力量大，但需要配套液压站，占地、发热、维护成本都不低。相比之下，气动卡盘凭借响应快、结构紧凑、清洁环保、易于自动化集成等特点，正在被越来越多的机械加工企业作为首选装夹方案。

本文由大连卡盘厂家——中幸精密机械结合多年机床夹具定制经验整理，系统讲解气动卡盘的结构原理、类型划分、选型要点、行业应用与维护方法，帮助工艺人员和应用工程师把这套"看不见的抓手"用好、用透。

一、什么是气动卡盘？它解决了哪些装夹痛点

气动卡盘是以压缩空气为动力源，通过气缸（或回转气缸）驱动内部楔形、杠杆、斜楔滚柱等增力机构，带动卡爪同步张开或收拢，从而实现对工件的自动定心夹紧的一种机床夹具。它通常由卡盘本体、卡爪（硬爪/软爪）、气缸或回转气缸、气源处理元件（过滤减压阀、油雾器）、电磁换向阀以及脚踏开关或数控系统信号共同组成。

与传统手动卡盘相比，气动卡盘主要解决以下几个痛点：

• 装夹效率低：手动卡盘每件都要用扳手往复操作，单件辅助时间动辄十几秒甚至几十秒；气动卡盘一个脚踏或一个 M 代码即可完成夹紧与松开，辅助时间可压缩到 1～3 秒。
• 夹持力不一致：人工拧紧的力度因人、因班次而异，容易造成薄壁件变形量波动；气动卡盘通过调压阀设定气压，夹持力重复性好，批量加工尺寸更稳定。
• 难以自动化：桁架机械手、关节机器人上下料要求夹具能够接收电信号自动开合，手动卡盘无法满足，气动卡盘则是标准的自动化接口。
• 油污与环保：液压系统存在漏油风险，对食品机械、医疗器械、洁净车间等场景不友好；气动系统以空气为介质，泄漏也不会污染工件和切屑。

二、气动卡盘的结构与工作原理

虽然各厂家结构细节不同，但主流气动卡盘大体遵循相同的动作逻辑：

• 动力输入：车床用气动卡盘一般配气动回转缸，压缩空气经回转接头进入旋转中的气缸，推动活塞做轴向直线运动；加工中心、磨床、专机用气动卡盘则多采用固定式气缸或薄膜气缸，直接推动卡盘内部推杆。
• 增力与转换：活塞的轴向力通过楔心套、斜楔面、杠杆或滚柱机构放大并转换为卡爪的径向位移，实现同步夹紧。楔式结构的增力比通常可达 3～5 倍，是气动卡盘在 0.5～0.8 MPa 气压下仍能获得足够夹持力的关键。
• 自定心：三爪、六爪卡盘通过端面螺纹盘或同步机构保证各卡爪同步位移，实现自动定心，重复定位精度可达 0.01 mm 以内，高精度型号可稳定控制在 0.005 mm 级别。
• 信号与保护：电磁阀接收数控系统的 M 代码或脚踏开关信号完成换向；部分配置还会加装气压检测开关，气压不足时禁止启动主轴，避免工件飞出。

需要特别提醒的是：气动卡盘的夹持力与气压直接相关。气压波动 0.1 MPa，夹持力可能变化 15% 以上。因此在精密加工场合，建议在气源入口加装精密调压阀与压力表，并对车间主管路压力做统一管理。

三、常见气动卡盘类型及适用场景

1. 三爪气动卡盘

三爪气动卡盘是应用最广的通用型产品，适合圆形、正六边形、正三角形等回转体零件的定心夹紧，广泛用于数控车床、车铣复合机床。它的优势在于结构成熟、夹持稳定、成本相对可控，缺点是夹持异形件时接触点少、易产生局部压痕。通过更换软爪并现场镗修，可以很好地适配特定直径的批量件。

2. 四爪卡盘

四爪卡盘分为四爪联动与四爪单动两类。联动四爪适合方形、矩形毛坯件或需要四点受力的薄壁环件；单动四爪则用于偏心件、非对称件的找正加工。在锻件、铸件毛坯的第一道工序中，四爪卡盘能通过调整单爪位置补偿毛坯误差，减少后续加工余量不均的问题。

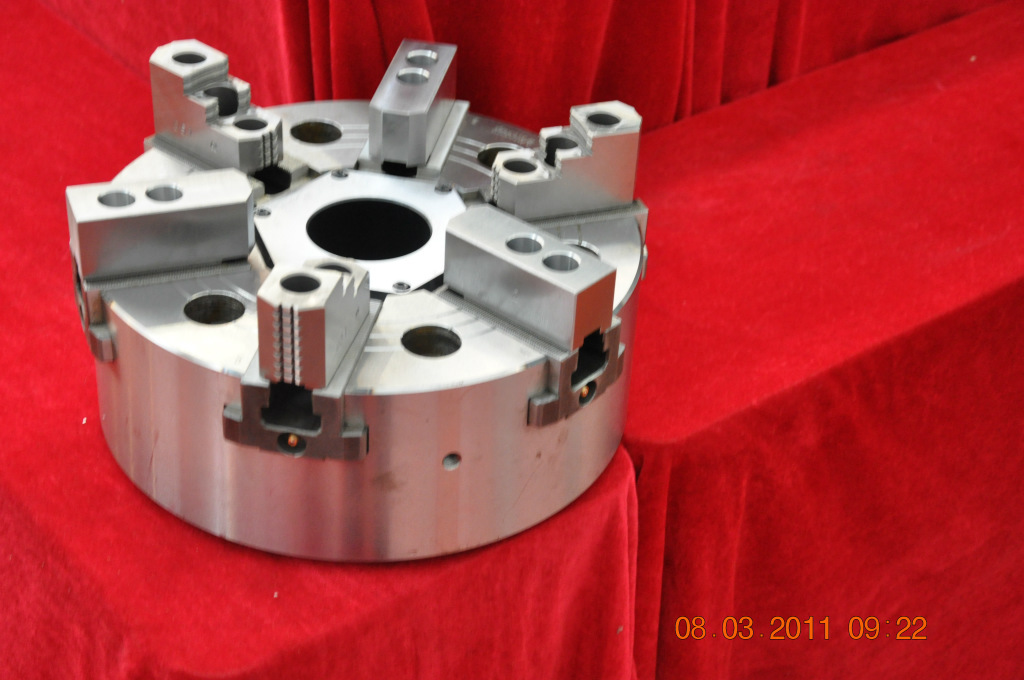

3. 六爪卡盘

六爪气动卡盘主要面向薄壁套筒、轴承环、齿圈、离合器壳体等易变形零件。由于夹持点由三点增加到六点，夹持力分布更均匀，单位面积压强显著降低，能有效控制夹紧变形。对于壁厚 3 mm 以下的薄壁件，六爪结构往往是保证圆度的一道关键防线。

4. 高精度卡盘

高精度卡盘通常从材料、热处理、磨削工艺和装配精度多维度控制：卡盘体采用高强度合金铸铁或合金钢，经调质与时效处理消除内应力；卡爪滑槽精磨，径向跳动与端面跳动严格控制在微米级。这类产品多用于精密轴承、液压件、气动元件、光学仪器零件的精车与磨削工序。

5. 数控磨床卡盘

数控磨床卡盘与车床卡盘在需求上有明显区别：磨削转速高、砂轮冲击与振动更敏感，因此对动平衡、刚性、防尘与冷却液密封的要求更高。磨床专用气动卡盘一般采用全封闭结构，卡爪行程小、刚性好，配合端面定位可实现轴向与径向双向定位，适合内圆磨、外圆磨、无心磨及端面磨削。

6. 非标卡盘定制与异型件装夹夹具

标准卡盘能覆盖大部分回转体零件，但现实生产中总有一些"不听话"的工件：法兰盘、壳体、连杆、拨叉、涡轮壳、异形支架、薄壁方框件……这些零件要么形状不规则，要么刚性差，要么定位基准特殊。此时需要根据零件图纸进行非标卡盘定制，常见做法包括：

• 按工件轮廓设计专用卡爪（仿形爪、涨套爪、端面压紧爪）；
• 采用"内涨 + 端面定位"或"外夹 + 轴向压紧"的复合夹紧方式；
• 引入辅助支撑、浮动压块，抑制切削振动与让刀；
• 集成气密检测、到位检测，实现加工过程防错。

异型件装夹夹具的设计核心在于"定位—夹紧—刚性"三者的平衡：定位面要尽量大且与加工面有稳定尺寸关系，夹紧点要落在工件刚性较好的位置，同时避免过定位。经验丰富的夹具工程师往往能在不增加成本的前提下，把一次装夹合格率提升一个台阶。

四、气动卡盘、液压卡盘、手动卡盘怎么选

三种卡盘没有绝对优劣，只有是否匹配工况。可从以下维度对比：

• 夹持力：液压卡盘最大，气动卡盘次之，手动卡盘取决于人力。重切削、大余量粗车优先考虑液压或大缸径气动。
• 速度与效率：气动最快，液压次之，手动最慢。
• 精度与稳定性：高精度气动卡盘与液压卡盘相当，均优于手动卡盘。
• 成本与维护：气动结构简单、无油污染、维护成本低；液压需配站、需换油、存在泄漏风险。
• 自动化适配：气动与液压都易于接入自动化产线，气动在响应速度与洁净度上更有优势。

对于中小规格回转体零件、薄壁件、有色金属件以及自动化上下料场景，气动卡盘通常是性价比最高的选择；对于超大规格、重载切削场合，则更适合液压方案或气液增压方案。

五、气动卡盘选型的七个关键参数

选型时不要只看"几寸"和"几爪"，以下参数才是决定成败的关键：

• 通孔直径：决定能通过的最大棒料直径。棒料加工必须留出足够余量，否则装夹时棒料会顶住卡盘内部机构。
• 卡爪行程：包括径向行程与夹紧行程。毛坯件尺寸波动大时，行程不足会导致装不上或夹不牢。
• 夹持力与设定气压：根据切削力估算所需夹持力，再反推卡盘规格与气压设定，安全系数建议取 2 倍以上。
• 重复定位精度与跳动：精加工工序建议选择径向跳动 0.01 mm 以内的高精度型号。
• 最高转速与动平衡等级：高速车削与磨削必须核算卡盘允许转速，必要时做动平衡校正。
• 安装接口：短圆锥、法兰、A2/DIN 等接口形式必须与机床主轴匹配，避免二次加工过渡法兰带来精度损失。
• 防护与冷却液环境：湿式加工、磨削工况要关注密封结构，防止切削液与磨屑进入卡盘内部卡滞机构。

六、气动卡盘在各制造行业的典型应用

气动卡盘的适用面远比想象中宽，几乎覆盖了所有涉及回转体或规则轮廓零件加工的行业：

• 汽车与新能源汽车：变速箱齿轮、同步器齿环、电机轴、转向节、轮毂单元、刹车盘、差速器壳体等，常配六爪或非标卡盘控制变形。
• 轴承与齿轮：套圈车磨工序对圆度、壁厚差要求极高，六爪高精度卡盘是标配。
• 航空航天与轨道交通：高温合金、钛合金结构件，需兼顾大夹持力与低变形，多采用定制化夹紧方案。
• 工程机械与矿山机械：销轴、衬套、液压缸筒等中大型零件，倾向大缸径气动卡盘或气液增压方案。
• 五金紧固件与模具：螺栓、螺母、弹簧、模具镶件的小型批量生产，气动卡盘配合自动送料效率优势明显。
• 电机、泵阀、压缩机：转子、阀体、壳体件，常见四爪与异型夹具方案。
• 医疗器械与仪器仪表：不锈钢、钛合金精密小件，要求清洁、无油污、微米级精度。
• 纺织机械、印刷包装机械：辊筒、导辊、印刷滚筒的长轴类零件，需通孔卡盘配合尾座加工。

七、配套夹具：气动虎钳与加工中心虎钳

如果加工重心在铣削、钻孔、攻丝等加工中心工序，那么气动虎钳与加工中心虎钳同样是自动化装夹的重要一环。与卡盘的回转定心夹紧不同，虎钳以平面定位为主，适用于方块件、板类件、壳体件。

气动虎钳通过气缸推动活动钳口夹紧工件，配合多工位设计，可在一次装夹中同时加工多个零件，大幅提升机床利用率。选择时应关注钳口平行度、夹紧力可调范围、底座刚性和与机床工作台 T 型槽的匹配性。对于薄壁板件，还可以采用多点浮动压紧结构，避免中部拱起。

合理搭配"气动卡盘 + 气动虎钳 + 专用工装"，可以让一台设备同时具备车削、铣削、钻攻的柔性装夹能力，这也是当前柔性制造单元和自动化产线的常见配置思路。

八、安装调试与日常维护要点

再好的卡盘，如果安装调试不到位，也发挥不出应有精度。建议重点关注：

• 法兰与主轴配合面清洁：装配前彻底去除毛刺、油污与铁屑，必要时用油石修研，任何微小杂质都会反映到跳动上。
• 软爪现场镗修：软爪必须在使用状态下、以与实际夹紧力相近的载荷进行镗修，否则加工出的零件会出现锥度或圆度超差。
• 气源品质：加装三联件（过滤、减压、油雾），定期排水。含水、含尘的压缩空气会加速密封件磨损，导致卡盘动作迟缓。
• 润滑保养：按厂家要求定期注入专用润滑脂，保持楔面与滑槽润滑，一般建议每 2～3 个月或按使用频次维护一次。
• 避免超压与撞击：气压不得超过铭牌规定值，装夹重型工件时避免自由落下砸击卡爪。

常见异常与排查思路

• 夹紧力不足：检查气压是否达标、电磁阀是否内漏、密封件是否老化、卡爪是否磨损。
• 卡爪不同步：多为内部楔心套磨损或异物卡滞，需拆检清洗并更换易损件。
• 跳动变大：检查安装法兰是否松动、配合面是否有异物、卡爪是否松动或磨损。
• 动作迟缓或爬行：通常是气源含水、润滑不良或排气不畅所致。

九、非标卡盘定制的一般流程

异型件装夹夹具属于典型的"一图一议"产品。规范的非标定制流程一般包括：

• 提供零件图纸、毛坯形式、加工工序内容、机床型号与主轴接口参数；
• 技术人员评估定位基准、夹紧点、变形风险与干涉风险，输出夹具方案图；
• 确认方案后进入设计、加工、装配与调试环节；
• 交付前进行空载动作测试与夹持力验证，必要时到用户现场联机调试。

沟通越充分，方案的一次成功率越高。建议在提出需求时，同时说明批量大小、节拍要求、是否预留自动化上下料接口等信息，这些都会影响结构选型与成本。

十、结语：装夹是精密加工的"第一道精度"

很多工厂在机床、刀具、程序上投入大量精力，却忽视了装夹系统带来的精度损失——事实上，工件从夹紧那一刻起，其加工精度就已经被"锁定"了大半。选择一套匹配工况的气动卡盘、高精度卡盘或定制化异型件装夹夹具，往往比单纯升级机床更能立竿见影地改善圆度、跳动与尺寸分散。

中幸精密机械（ykxrz.com）作为专注机床夹具定制的大连卡盘厂家，长期提供三爪气动卡盘、四爪卡盘、六爪卡盘、数控磨床卡盘、气动虎钳、加工中心虎钳及各类非标卡盘定制服务，覆盖汽车零部件、轴承齿轮、航空航天、工程机械、医疗器械等多个制造领域。无论您面对的是薄壁变形、异形定位还是自动化产线配套需求，都可以把图纸和工况交给专业团队，共同把装夹这道工序做扎实。
